การประยุกต์ใช้งาน Transistor
ในงานอิเล็กทรอนิกส์กำลัง
วงจรที่1

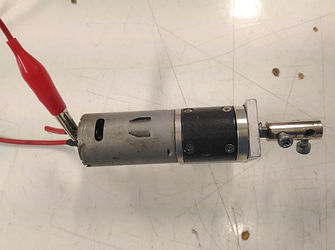

จ่ายเเรงดันไฟตรง (-10v) - 10v ให้ขา B ของ Transistor ทั้ง2ตัว โดยผ่าน R1K Ohm เพื่อขยายสัญญาณเพื่อไปขับมอเตอร์ให้หมุน โดยถ้าจ่าเเรงดันไฟตรงเป็นบวก(+) Transistor NPN จะทำงานทำให้มอเตอร์หมุนตามเข็มนาฬิกา เเต่ถ้าจ่ายเป็นเเรงดันไฟลบ(-) จะทำให้ Transistor PNP ทำงานทำให้มอเตอร์หมุนกลับทางโดยหมุนให้ทิศทางทวนเข็มนาฬิกา ส่วนเรื่องความเร็วนั้นจะขึ้นอยู่กับเเรงดันที่จ่ายให้กับTransistor ถ้าจ่ายเเรงดันน้อยมอเตอร์จะหมุนช้า ถ้าจ่ายเเรงดันมาก มอเตอร์ก็จะหมุนเร็ว ตามลำดับ
ปรับเเรงดัน
(-10v) - 10 v
24V กับ -24V
NPN
PNP
(-10v) - 10 v
วีดีโอ การทดลอง
24V กับ -24V
วงจรที่2
เมื่อจ่ายสัญญาญ PWM ให้กับ OPTO (TLP250) จะทำให้ Opto ทำงานโดยจะเเบ่งศักย์เเรงดัน ทำไว้เพื่อป้องกันการเสียหายของอุปกรณ์ ส่วนสัญญาณที่ออกมาจาก Opto นั้นจะมีความถี่เท่ากับความถี่ที่จ่ายทางฝั่ง Input ส่วน Output สามารถเปลี่ยนเเปลงได้โดยปรับที่เเรงดันที่ R10K สัญญาณ PWM ผ่าน R 10M เเล้วเข้าทางขา B ของTransisitor เเละ Transistor จะขยายสัญญาณเพื่อไปขับ Load ที่เป็น Motor
วีดีโอ การทดลอง
วงจรที่3
เมื่อจ่ายสัญญาญ PWM ให้กับ OPTO (TLP250) จะทำให้ Opto ทำงานโดยจะเเบ ่งศักย์เเรงดัน ทำไว้เพื่อป้องกันการเสียหายของอุปกรณ์ ส่วนสัญญาณที่ออกมาจาก Opto นั้นจะมีความถี่เท่ากับความถี่ที่จ่ายทางฝั่ง Input ส่วน Output สามารถเปลี่ยนเเปลงได้โดยปรับที่เเรงดันที่ R10K สัญญาณ PWM ผ่าน R 1M เเล้วเข้าทางขา B ของTransisitor เเละ Transistor จะขยายสัญญาณเพื่อไปขับ Load ที่เป็น Motor ผลการทดลองเหมือนกับวงจรที่2ทุกประการ เเต่ใส่ไดโอดเพราะกับเเรงดันย้อนกลับจะทำให้ Transistor เสียได้
วีดีโอ การทดลอง
วงจรที่4
เมื่อจ่ายสัญญาญ PWM ให้กับ OPTO (TLP250) จะทำให้ Opto ทำงานโดยจะเเบ่งศักย์เเรงดัน ทำไว้เพื่อป้องกันการเสียหายของอุปกรณ์ ส่วนสัญญาณที่ออกมาจาก Opto นั้นจะมีความถี่เท่ากับความถี่ที่จ่ายทางฝั่ง Input ส่วน Output สามารถเปลี่ยนเเปลงได้โดยปรับที่เเรงดันที่ R10K สัญญาณ PWM ผ่าน R 10M เเล้วเข้าทางขา B ของTransisitor เเละ Transistor จะขยายสัญญาณเพื่อไปขับ Load ผลการทดลองเมื่อใช้ ออสซิลโลสโคป วัดค่อม R Load จะได้สัญญาณ PWM ที่มีเเรงดัน 24V
วีดีโอ การทดลอง
วงจรที่5
เมื่อจ่ายสัญญาญ PWM ให้กับ OPTO (TLP250) จะทำให้ Opto ทำงานโดยจะเเบ่งศักย์เเรงดัน ทำไว้เพื่อป้องกันการเสียหายของอุปกรณ์ ส่วนสัญญาณที่ออกมาจาก Opto นั้นจะมีความถี่เท่ากับความถี่ที่จ่ายทางฝั่ง Input ส่วน Output สามารถเปลี่ยนเเปลงได้โดยปรับที่เเรงดันที่ R10K สัญญาณ PWM ผ่าน R 10M เเล้วเข้าทางขา B ของTransisitor (ต่อไดโอดค่อม ขาC กับ E ของTransisitor)เเละ Transistor จะขยายสัญญาณเพื่อไปขับ Load ผลการทดลองเหมือนกับวงจรที่4 เมื่อใช้ ออสซิลโลสโคป วัดค่อม R Load จะได้สัญญาณ PWM ที่มีเเรงดัน 24V
วีดีโอ การทดลอง
