Board drive

Antiparallel SCR (LOAD R1 Ohm 10 Watt)

ชุดทดลอง SCR Antiparallel 1 phase

(Load R10 Ohm 10 Watt )

โหลดไฟล์คู่มือชุดทดลอง

วงจรที่ใช้ในชุดทดลองมีดังนี้

1. วงจรสร้างสัญญาณไปทริก SCR

2. วงจรแบ่งภาคสัญญาณระหว่างภาคควบคุมกับภาคกำลัง

3. วงจร SCR Antiparallel 1 phase

1. วงจรสร้างสัญญาณไปทริก SCR

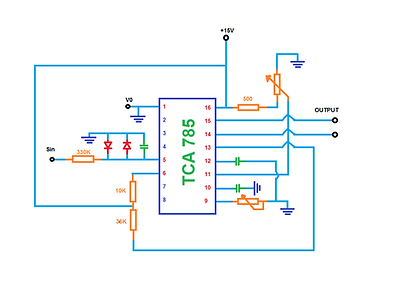

จากภาพจะใช้ TCA 785 เป็นวงจรทริก ซึ่งจะจ่ายสัญญาณ sin ให้กับขา 5ของ TCA 785 และจ่ายแรงดันไฟตรงที่ขา 16 ซึ่งจะมีตัวต้านทานปรับค่าได้ เพื่อใช้ปรับแรงดันไฟตรงเพื่อปรับสัญญาณPlus ซึ่งสัญญาณ plus จะออกที่ขา 14 กับขา 15 ซึ่งวงจรที่0kd4krได้นำทั้ง2ขานี้ไปใช้งานเพื่อทริก SCR ทั้ง 2 ตัว

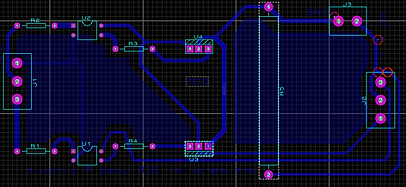

PCB TCA785

จากวงจรจะมีการเเปลงเเรงดันไฟสลับเป็นไฟตรงด้วยเพื่อไปจ่ายให้กับ TCA785 ส่วนของตัวต้านทานปรับค่าได้จะนำไปตำข้างนอกเพื่อการปรับที่ง่าย

B

2. วงจรแบ่งภาคสัญญาณระหว่างภาคควบคุมกับภาคกำลัง

จากภาพเป็นวงจรแบ่งภาคสัญญาณระหว่างภาคควบคุมกับภาคกำลังเป็นอุปกรณ์เชื่อมต่อทางแสงซึ่งการแบ่งนั้นทางด้านฝั่ง A นั้นจะเป็นด้าน Input ซึ่งจะต่อกับขา 14 และ 15 ของTCA 785 การทำงานนั้นเมื่อมีสัญญาณมาที่ขา A หลอด LED ที่อยู่ภายในอุปกรณ์จะส่องแสงไปที่โฟโต้ทรานซิสเตอร์ที่อยู่ทางฝั่งกำลัง (B) ทำให้สัญญาณจากขา3สามารผ่านไปขา4ได้ โดยขา 3 นั้นจะต่อกับสัญญาณ sin (ต่อจจากหม้อแปลงที่มีเซ็นเตอร์แทป) และผ่านไดโอดเพื่อให้มีสัญญาณฝั่งบวกผ่านได้อย่างเดียว ในวงจรที่ใช้นั้นจะใช้OPTO 2ตัวโดยสัญญาณจากขา3นั้นจะเอามาจากหม้อแปลง V1 และ V2 จากภาพ B

3. วงจร SCR Antiparallel 1 phase

จากภาพจะนำสัญญานที่ได้จาก B และ B บาร์ มาทริกที่ขา Gate เพื่อทำให้ SCR ทำงาน ซึ่งสัญญาณที่นำมาทริกนั้นสามารถปรับได้จากวงจร TCA785 โดยการปรับที่ตัวต้านทานปรับค่าได้ที่ต่ออยู่กับขาที่ 11 ของ TCA785 สัญญาณที่วัดเทียบกับโหลดจะได้เป็นสัญญาณที่คล้ายกับ PWM เเต่จะอยู่ในรูปของคลื่อ Sin

PCB OPTO กับ SCR

ชุดทดลอง

5

หมายเลข 1 กราวด์ของภาคควบคุม

หมายเลข 2 OUTPUT จาก TCA785 ขาที่14

หมายเลข 3 OUTPUT จาก TCA785 ขาที่15

หมายเลข 4 ตัวต้านทางปรับค่าได้จาก TCA785 ขา ที่ 11 ปรับสัญญาณขา 14 และ15

หมายเลข 5 OUTPUT ค่อมโหลดที่เป็นตัวต้านทาน 10 โอห์ม

หมายเหตุ กราวด์ของภาคควบคุมและกราวด์ของภาคกำลังแยกกัน

ทดลอง

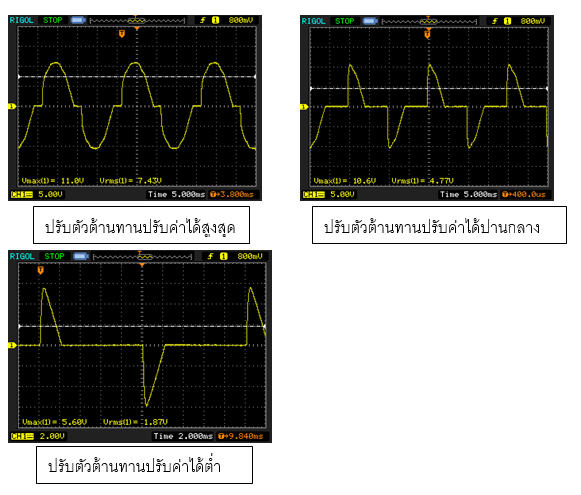

จากการทดลองเมื่อวัดเทียบโหลด จะเห็นรูปคลื่นที่ได้เป็นรูปคลื่น sine wave เมื่อปรับตัวต้านทานปรับค่าได้จากชุดทดลองสูงสุด และเมื่อปรับที่ค่าสูงสุดจะได้เท่ากับ 0 แรงดัน Vrms ที่ได้นั้นจะเปลี่ยนแปลง เพิ่ม-ลด ขึ้นอยู่กับการปรับที่ตัวต้านทานปรับค่าได้ เมื่อปรับสูงสุดจะได้รูปคลื่น sine wave ที่เกือบจะเรียบ และเมื่อปรับตัวต้านทานปรับค่าได้ลงเรื่อยๆ รูปคลื่นที่ได้ก็จะโดยตัดลดลงไปเรื่อยๆ ทำให้ค่า Vrms ลดลงไปเรื่อยๆ ตามลำดับ จึงทำให้สามารถควบคุมนำไปควบคุม Vrms ที่โหลดได้

สรุป

สัญญาณทริกที่มาจาก TCA 785 สามารถเลื่อนได้นั้น นำไปใช้ทริก SCR ทั้ง2ตัว โดย SCR จะต่อขนานกันอยู่ซึ่งจะต่อให้ไฟบวกและไฟลบผ่านไปได้ถ้ามีการทริก เฉพาะฉะนั้นเมื่อเลื่อนสัญญาณทริกจึงทำให้สามารถปรับการเกิดของรูปคลื่น sine ได้นั้นเอง
