กลับทางหมุนมอเตอร์

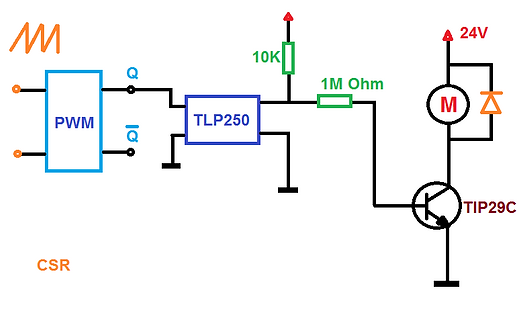

วงจรที่1
จากวงจรจะจ่ายสัญญาณ PWM ออกจากขา Q เเล้วเข้าทางด้าน Input ของ OPTO เเละทางด้าน Output จะต่อกับเเหล่งจ่าย 10 V อนุกรมกับ R เเละต่อทางเเยกออกมาผ่าน R อีก1ตัวเพื่อเข้าขา B ทราซิสเตอร์ ชนิด NPN เบอร์ TP29C ส่วนขา E จะลงกราวด์ เเละทางด้านขา C จะจ่อเเหล่งจ่าย 24 Vได้เเละอนุกรมกับโหลด ซึ้งเปนมอเตอร์ โดยมอเตอร์นั้นจะต่อไดโอดขนานอยู่

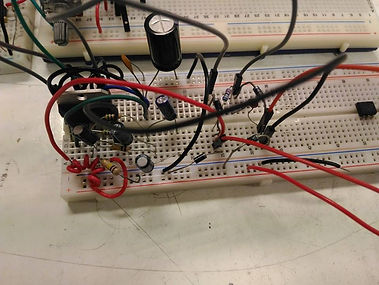

การทดลอง
ผลการทดลอง
สามารถปรับความเร็วของมอเตอร์ได้เมื่อปรับการจ่ายความถี่ของสัญญาณ PWM
เปรียบเทียบความเเต่งต่างระหว่างใส่ไดโอดขนานกับมอเตอร์กับไม่ใส่ไดโอด
ความเเตกต่างระหว่างใส่ไดโอดค่อมกับมอเตอร์กับไม่ใส่นั้น ถ้าไม่วัดด้วย ออสซิลโลสโคป จะไม่เห็นความเเตกต่าง เเต่เมื่อใช้ออสซิลโลสโคป วัดค่อมมอเตอร์จะเห็นความเเตกต่างอย่างชัดเจน คือตอนไม่ต่อค่อมไดโอด สัญญาณที่วัดได้จะมีสัญญาณย้อยกลับ(Back Emf) เเต่เมื่อใส่ไดโอดคร่อ มเข้าไปรูปคลื่นที่วัดได้จะมีเเต่ทางด้านฝั่งบวก ดังรูป
วงจรที่2
จากวงจรจะจ่ายสัญญาณ PWM ให้กับขาที่6 ของ L292 เพื่อปรับความเร็วของมอเตอร์ เเละทางด้านขา1 กับขา15 จะต่อเข้ากับมอเตอร์
