Chopper control
วงจรที่1
วงจรจากภาพข้างบนเป็นวงจร Comparator โดยการต่อวงจรนั้นจะใช้ OP-AMP 741 2 ตัว โดยจะจ่ายสัญญาณ Input เป็นสัญญาณไฟ DC +10 V เเละต่อกับตัวต้านทานเพื่อให้สามารถปรับเพิ่ม-ลดเเรงดันไฟ DCได้ดังรูป เเละทางด้านขา6ของOP-AMP จะเป็น Output จะต่อไฟ DC +10V ต่ออนุกรมกับตัวต้านทาน 10K Ohm เเละจับสัญญาณ Output ที่ U1 เทียบกับ Output 2
CH1=Output1
CH2=Output2
จากรูปคลื่นที่วัดได้จะเห็นว่าเมื่อเราปรับที่ความต้านทานปรับค่าได้นั้นจะปรับเเรงดัน Input ของ Op-amp ทั้ง2ตัวเเต่เมื่อปรับตัวไดตัวหนึ่งมากกว่ากันเเรงดันจะสลับที่กันทันทีจะไ ม่มีการค่อยๆเพิ่ม-ลด จากที่เทียบจากรูป CH1 เเละ CH2 จะสลับที่กันทันที
วีดีโอการทดลอง
วงจรที่2
วงจรจากภาพข้างบนเป็นวงจร Comparator โดยการต่อวงจรจะใช้ตัว OP-AMP LM311 2 ตัว โดยจะมีสัญญาณ Input ป้อนเข้าให้กับวงจร 2 สัญญาณคือ สัญญาณไฟ DC ±10V โดยสามารถปรับค่าแรงดันได้โดยตัวต้านทานปรับค่าได้ต่อเข้า OP-AMP ดังรูป ส่วนอีก2ขาที่เหลือจะจ่ายสัญญาณรูปคลื่นสามเหลี่ยม โดยจะสร้างมาจากวงจรสร้างสัญญาณรูปคลื่นสามเหลี่ยม (Triangle wave generator) ส่วนสัญญาณOutput นั้นจะมีเเรงดันไฟDC+10 V ต่ออนุกรมกับตัวต้านทาน 1k Ohm เเละวัดสัญญาณที่ U1เเละ U2
LM311P
LM311P
-10v- (10v)
function generator
1
Input 0-10V
Input 0-(-10V)
CH1=Input
CH2=Output
จากการทดลองจะเห็นว่าเราสามารถปรับเลือกความถี่ได้โดยการปรับเเรงดันไฟ DC Input จะ -10V - 10V
วีดีโอการทดลอง
วงจรที่3
-10v-(10v)
XR2206
วงจรจากภาพข้างบนเป็นวงจร Comparator โดยการต่อวงจรจะใช้ตัว OP-AMP LM311 2 ตัว โดยจะมีสัญญาณ Input ป้อนเข้าให้กับวงจร 2 สัญญาณคือ สัญญาณไฟ DC ±10V โดยสามารถปรับค่าแรงดันได้โดยตัวต้านทานปรับค่าได้ต่อเข้า OP-AMP ดังรูป ส่วนอีก2ขาที่เหลือจะจ่ายสัญญาณรูปคลื่นสามเหลี่ยม โดยจะสร้างมาจาก IC เบอร์ XR 2206 ส่วนสัญญาณOutput นั้นจะมีเเรงดันไฟDC+10 V ต่ออนุกรมกับตัวต้านทาน 1k Ohm เเละวัดสัญญาณที่ U1เเละ U2
วีดีโอการทดลอง
ผลการทดลองนั้นจะเหมือนกันกับวงจรที่ 2 ซึ่งสามารถปรับความถี่ได้โดยการปรับเเรงดันไฟ DC ทางด้วยฝั่ง Input

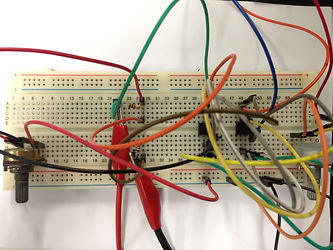

ภาพรวมการต่อวงจร
